Für LiFePO4 Batterien, welche Zellen parallel schalten (16S2P, 8S2P, 4S2P), reichen die Gewinde der Terminals meistens nicht aus. Diese messen bei prismatischen Zellen 12mm, manchmal 14mm. Besonders bei Batterien, welche 12V oder 24V verwenden, sind unsere Verbinder mit 6mm Stärke nötig. Zwei Verbinder übereinander ergeben 12mm, eine Mutter zur Befestigung findet keinen Platz mehr.

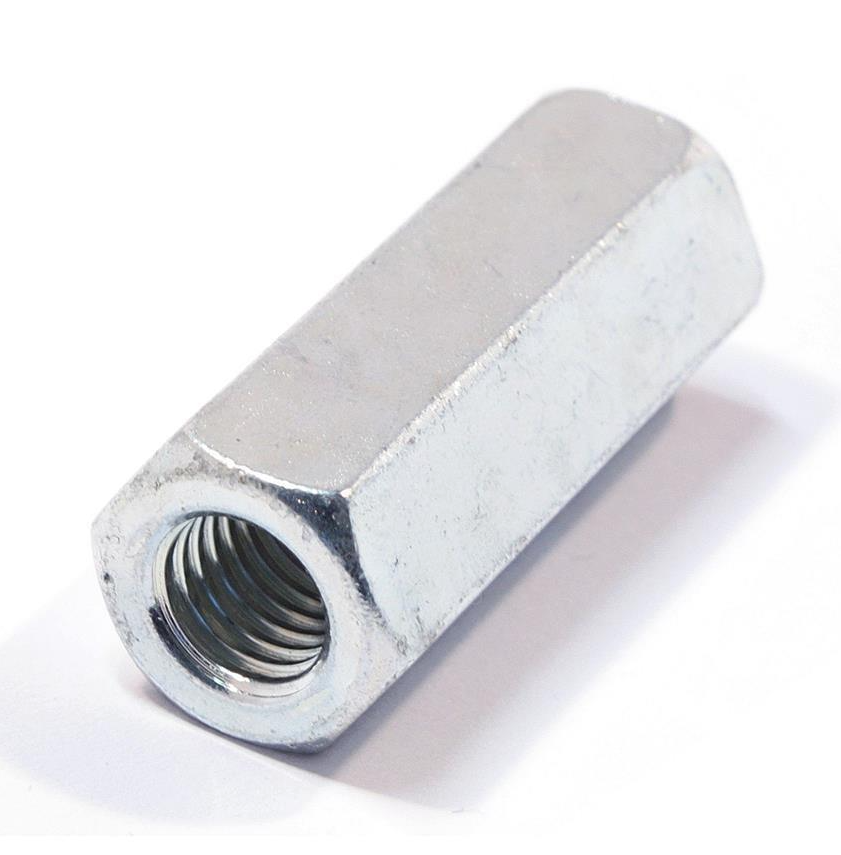

Verbindungsmuffe M6 x 30 mm. Stahl galvanisch verzinkt. Sechskant, Innengewinde.
Wie lassen sich Parallelschaltungen in einer LFP Batterie realisieren?
Die Terminals müssen verlängert werden. Dafür bietet sich eine Langmutter / Verbindungsmuffe an. Maße: M6 x 30mm. Diese wird auf den Terminal geschraubt und bietet oben ein Innengewinde zur beliebigen Verlängerung durch eine zweite Gewindestange. Dadurch lassen sich einfach zwei Verbinder übereinander anbringen und mit einer Flachmutter abschließen.
Bei uns im Shop haben Sie die Auswahl zwischen zwei Verbinder-Varianten, 220 Ampere und 300 Ampere Belastbarkeit. Welche LFP Verbinder für welchen Lade- und Entladeströme geeignet sind erklärt dieser Artikel.
Ich kenne die Leistung meiner Solaranlage und die Spannung (Volt) meines Stromspeichers.
Viele Planer eines DIY Heimspeichers kennen erstmal nur die Spitzenleistung ihrer Solaranlage in kWp. Um die maximale Belastbarkeit der LiFePO4 Verbinder in Relation zur Spitzenleistung der Solaranlage abzubilden, die folgende Tabelle. Beispiel: Mein 48 Volt Stromspeicher mit LiFePO4 Verbindern bis 220 Ampere darf grob mit einer Solaranlage bis 10,5 kWp geladen werden.
Berechnungsbeispiele für die 220A Variante der Verbinder:
Ich kenne meinen Multiplus und die Spannung (Volt) meines Stromspeichers.
Der Stromspeicher wird mit dem Victron Multiplus 2 im Modus Ladegerät geladen und im Modus Wechselrichter entladen. Dem Datenblatt des Multiplus lässt sich der maximale Ladestrom unter Ladegerät -> Maximaler Batterie-Ladestrom entnehmen. Der maximale Entladestrom lässt sich der Tabelle unten entnehmen. Die Formel ist \( I = P / U \) bzw. \( Ampere = Watt / Volt \).
Wenn Sie wissen, welchen Victron Multiplus 2 Sie einsetzen wollen und ob Sie einen 48 Volt, 24 Volt oder 12 Volt Stromspeicher bauen, helfen Ihnen die folgenden Tabellen:
Unser Kunde Armin hat unser 50mm² LFP Verbinder professionell durchgemessen und ist mehr als zufrieden.
Hier sein Fazit:
Übergangswiderstand der Verbinder von Pol zu Pol von 0,14 bis 0,12mOhm je Verbinder!
Habe jetzt die Verbinder mit zusätzlichen M3 Bohrungen versehen für den Spannungsabgriff bzw. JKBMS / Balancer.
Die Kontaktflächen mit Graphit-Leitpaste bestrichen und mit 5Nm montiert. Vorher mit Schleifvlies beide Kontaktflächen gereinigt und mit Ethanol entfettet.
Habe einen erstaunlichen Wert von unter 4mOhm auf den gesamten Pack gemessen. Das ist (was ich finde) mehr als OK.
Wenn ich die an der Zelle beim ersten Ladezyklus gemessenen Innenwiderstand von 0,16mOhm abziehe (16S = 2,56mOhm), verbleiben etwa 1,44mOhm an 15 Verbinder hängen.
Pro Verbinder gehen nur noch 0,095mOhm verloren, was eine gute Verbesserung darstellt.
Bin mehr als zufrieden und hätte ehrlich gesagt nicht damit gerechnet.
Die Terminals der neuen EVE LF280K V3 Prismatic Zellen mit 280Ah besitzen Terminals mit doppelter Bohrung und größerer Auflagefläche im Vergleich zu Zellen von CATL o.ä.
Es gibt online LiFePO4-Verbinder mit doppelter Bohrung, die speziell für diese Zellen entwickelt wurden. Sie ermöglichen eine optimale Verbindung zwischen den Zellen und reduzieren den Widerstand.
Allerdings gibt es ein Problem: Die Terminals der Zellen sind oft so ungleichmäßig angebracht, dass die Verwendung von Verbindern mit doppelter Bohrung nicht möglich ist. Die Zellen auf dem Foto sind original EVE LF280K V3 Grade A Zellen, und zur Verdeutlichung des Versatzes wurden Markierungslinien hinzugefügt.
Darum empfehlen wir EVE LF280K V3 Zellen unsere einfach gebohrten LiFePO4 Verbinder mit einer Stärke von 35 oder 50 mm².Diese ermöglichen es, den Versatz der Terminals problemlos auszugleichen und die Batterie sicher und ohne mechanische Spannung betreiben.
LiFePO4-Zellen können sich während des Betriebs ausdehnen, wodurch sie bauchig werden. Eine falsche oder unzureichende Verspannung der LFP-Zellen fördert diese Ausdehnung. Durch die Dehnung vergrößert sich der Abstand zwischen den Zellterminals.
Bei der Verwendung starrer Verbinder mit fester Verschraubung kann es passieren, dass die Verbinder an den Zellterminals ziehen, was zu einer Beschädigung oder Zerstörung der LFP-Zelle führen kann. Der Abstand zwischen den Terminals der Zellen beträgt 72 mm. Unsere Verbinder haben einen Lochabstand von 75 mm, wodurch 3 mm Spielraum zur Kompensation der Zelldehnung zur Verfügung stehen. Dadurch bleiben die Terminals während der gesamten Lebensdauer frei von mechanischem Zug.
